USB DAC...a.k.a DACstick Orz

간만에 시간내어 PCB 떴는데, 신중함이 부족했는듯...

원하던 컨셉과의 거리는 멀다 못해 근처에도 못미치네요. 그냥 테스트했다고 생각하고, 재수정 들어갑니다.

현재 PCB는 아트웍 실수와, 설계 실수로 인해 2가지 문제가 있습니다.

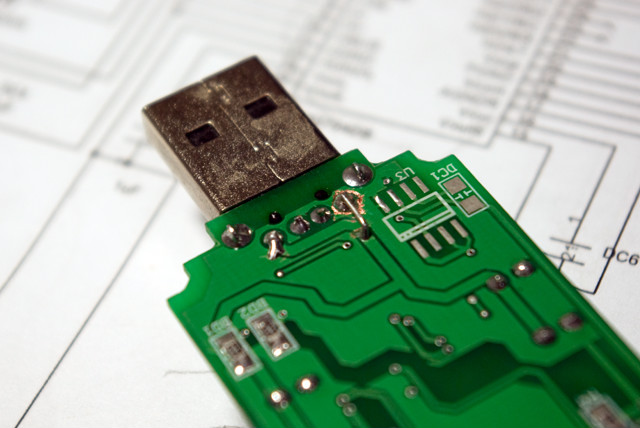

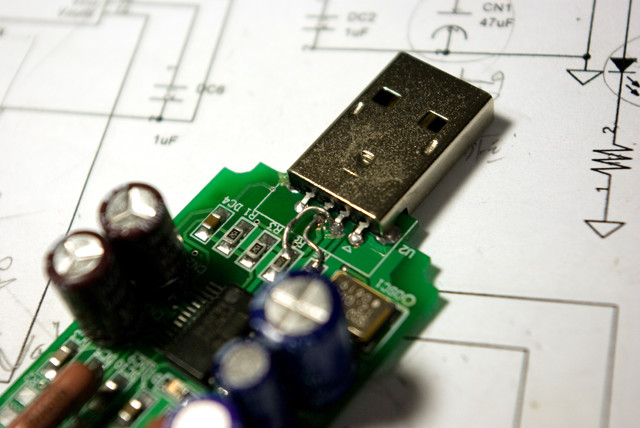

1. USB 커넥터 핀배열이 역순이라 뒤집어서 납땜하던지, 기존 패턴을 끈고 와이어링 해줘야 한다.
2. PCM2704 IC의 27번핀을 19번(GND)과 연결시켜야 한다.

20개 주문했는데, 그냥 샘플수량으로 주문할 것을....ㅠㅠ

재설계중인데, PCB 2장을 합치는 형태로 현재 사이즈의 절반으로 줄이고, 터치센서로 음소거 on/off 작동시키고, 노출되는 윗쪽에 2CH VU Meter 또는 5CH Spectrum Analyzer를 넣을 생각입다. 가능하다면, 무선헤드폰을 사용할 수 있는 블루투스 동글까지 올리고 싶은데...모듈이 비싸서....아직은 구상만 하고 있네요.

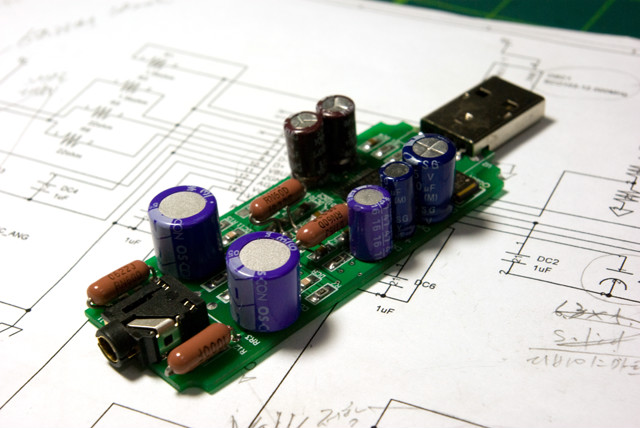

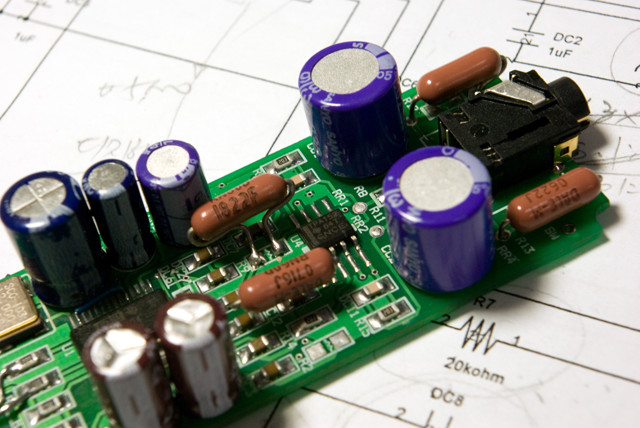

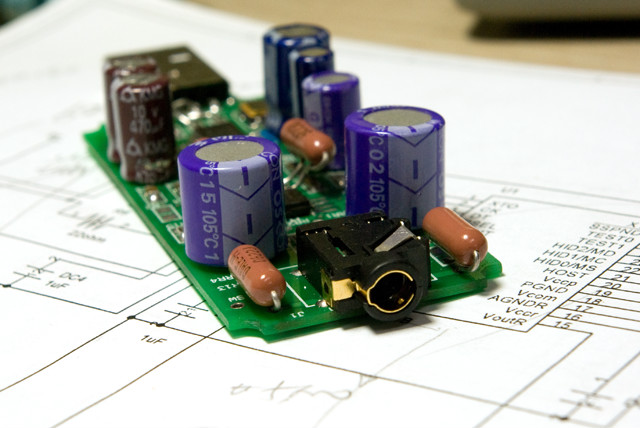

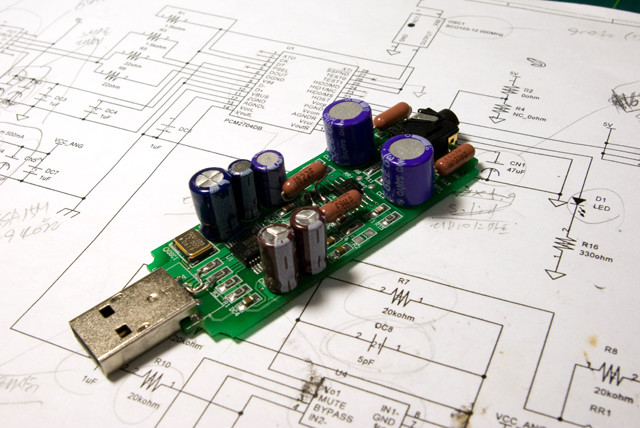

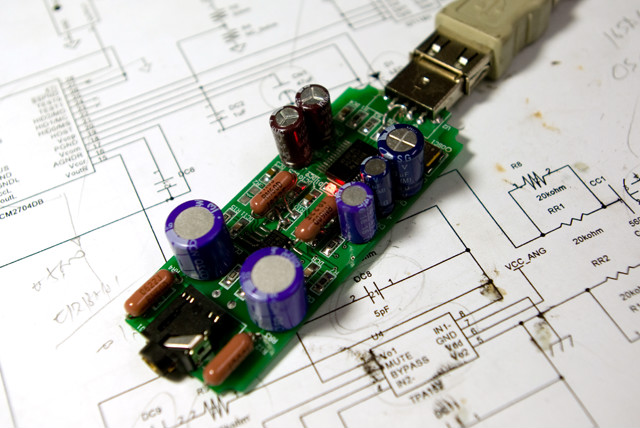

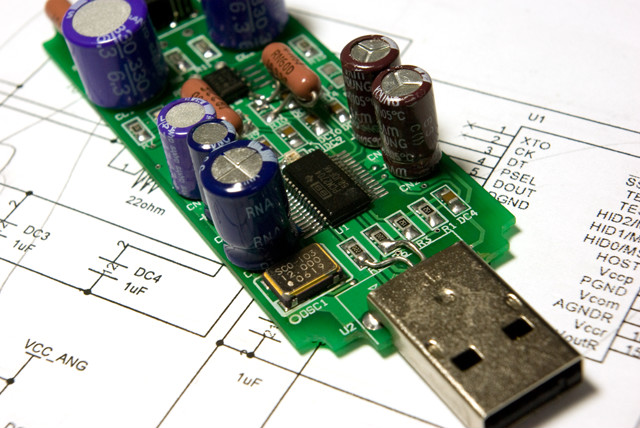

어차피, 작게 만드는게 목표라 음질튜닝보다는 기능성과 비쥬얼에 중점을 둘 생각입니다. 이번 실패를 거울삼아 다음번엔 제대로 해야겠습니다. 실패작이지만, 작동에는 문제가 없게 수정을 한 사진 몇장 올립니다.
