: 프로그램 설정시엔 좌우가 바뀜(왼쪽 아래가 1번 LED이고 시계방향)

● RAMP thumb 보드(구형 - CP2104 칩) 드라이버 링크

● Windows용 Ambilight 프로그램 Ambibox 다운링크

[▽] 번호 순서로 확인하고 설정.. Number of zones은 LED의 갯수만큼으로 변경, Order of colors는 LED 스트립마다 다름.

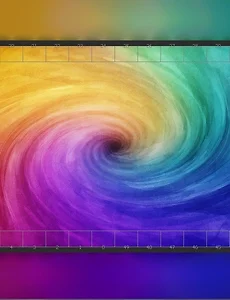

[▽] 위에서 4번 'Wizard capture zones'를 클릭하면, 캡처영역과 함께 설정창이 뜬다.

[▽] 색감 수정과 LED 동작관련 설정

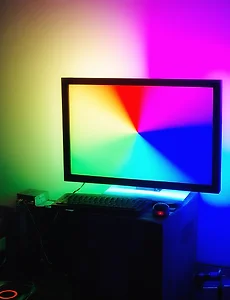

[▲] 27인치 LCD에 RGB LED(WS2812B) 116개를 부착하고, RAMP-thumb 로 윈도우에서 Ambibox로 동작

* 개인적인 체감은 이전(LED 59개)보다 당연하게 밝아지고, 촘촘해서 밝기를 좀 낮춰서 사용중인데~  아주 만족중이다.

게임시에도 AmbiBox를 사용하려면 Playclaw가 정상동작해야 하는데, 간간히 게임을 하는 나에겐 약 $50 USD가 비싸

게 느껴져 부담이다(Playclaw는 캡쳐프로그램으로 게임녹화 등을 지원).

  대안으로 Lightpack의 Prismatik이 있지만, 상용화를 하면서 프로그램이 최근에 업그레이드 중인데 미완성 상태여서

인지 LED 영역 셋팅과 설정들이 굉장히 불편한 상태(v5.10.4)이다(Ambibox의 영역설정은 쉬운편이나 자유도가 좌절).

  Adalight 호환 하드웨어로 RAMP thumb를 만들어서 Adalight를 사용하는 모든 곳에 사용이 가능하지만, 반대로 전용

프로그램이 없어서 설정이 들쭉날쭉인 것도 사실이다. Prismatik은 버전이 안정화되면 셋팅을 공개하겠다.

정말.. 단연 최고!

https://github.com/tvdzwan/hyperion/wiki

Ambilight 운영에 있어서, Windows 계열은 소프트웨어가 어느 정도 선택의 폭이 있을 정도로 다양한데 반해..

리눅스 계열은 boblight가 유일한 대안이었다. 문제는 이 녀석이 연식이 오래되었다는 단점이 있다. 가능은 하지만, 쉽진 않다.

근데, Hyperion이 나온 것이다.

쉬운 설치, 비교적 쉽게 할 수 있는 환경설정용 GUI(Java 기반), 안드로이드와 연동되는 App 제공, XBMC와는 관계없이

그냥 리눅스에서 서비스로 동작해서 리눅스의 어떤 화면이든 색이 있다면 Ambilight에 불빛을 켜준다.

짱!

문제가 있다면, Raspbmc에서만 잘 동작(현재까지 확인된 바)..Orz

[2014년 2월 18일 업데이트 : 환경설정예시-RAMP thumb(=Adalight) 사용시 환경설정, LED는 200개]

[▽] Type은 Adalight, Output에는 ttyUSB0(USB를 뺐다 끼운 직후에 dmesg|grep ttyUSB 하면 보임), RGB byte Order는

사용하는 LED스트립에 맞는 순서로, Direction과 1st LED offset 은 LED를 설치한 위치에 따라 맞게 설정, Horizontal depth와

gap은 16:9 비율이 아닌 영상을 위해 영역을 늘이고, 끝에서 좀 띄워주는게 좋다(LED번호가 0번'=1st LED'부터 시작).

[▽]아래 설정에서는 대부분 기본값으로 사용하고, 색상매칭 시도시 RED, GREEN, BLUE 의 Gamma 또는 Whitelvl 값을 조정해

보길 바람. 경험상 GREEN 값을 최대값으로 주고, 그 다음 RED, BLUE 순으로 값을 작게 주면서 조절하면 비슷해짐.

[▽] XBMC Menu에서 ON 하면, Raspbmc로 영화를 보지 않을 때(TV를 볼 때 등)에도 LED가 켜지기 때문에 추천하지 않음.

Bootsequence는 전원을 넣고, Hyperion이 작동을 시작할 때 일정패턴으로 한 번 동작하는 일종의 세레모니.

- 아래는 위의 설정을 저장한 Hyperion의 환경설정 파일 링크.

hyperion.config.json

위 사진은 실제 보는 것과 유사하도록 하기 위해 원본 촬영사진을 편집했습니다.

가로 32개, 세로 22개 총 108개

100개 내외라 전원은 입력에서만 주고 3개의 모서리에 사진과 같이 연결

108개 x 0.06A 면 계산상으로는 약 6.4A가 나와야 하지만, 펌웨어 최적화 및 전압 드랍으로 실제 소비전류는 21.4와트(4.28V x 5A)

이 방법은 면(face)에 대해서만 가능하다.
출처 : http://www.instructables.com/id/How-to-Create-A-DXF-File-in-AutoDesk-Inventor/#step1

따라해보면 알겠지만, 핵심은 아래 두 개의 캡처된 그림으로 설명된다.

1. 설계한 ipt 파일이 있다면 불러와서 면을 선택(or 스케치에서 사각형을 하나 그리고, 돌출시킨 후 면을 선택)

2. 내보내길 원하는 면을 클릭한 후, 우클릭을 하면 아래와 같이 '다른 이름으로 면 내보내기(영문 버전 : Export Face As)'가
   보인다.

3. 이후 뜨는 대화창에서 아래와 같이 내보낼 DXF의 버전 조정이 가능하다. (기본적으로 가장 낮은 버전인 R12/LT2 를 추천)

추신1. 2013 버전은 직접 써보지 않아 확실하진 않으나 플러그인 형식으로 지원되는 것 같다.
http://apps.exchange.autodesk.com/INVNTOR/ko/Detail/Index?id=appstore.exchange.autodesk.com%3apublishtoollite%3aen#add-comment

추신2. 본문의 방법이 2013 버전에서도 유효한지 여부는 써보지 않아 확인 불가능.
