Raspberry-Pi(이하 Rpi) Boblight 데몬 컴파일
컴파일전에 Rpi의 펌웨어 업그레이드 http://iambongsu.com/358
컴파일 환경에 대한 업데이트 (Raspbmc 기준임. 배포본에 따라 이미 설치된 것도 있을 수 있음)
sudo apt-get update && sudo apt-get -y upgrade
sudo apt-get -y install libusb-1.0-0-dev g++ gcc gawk mawk libx11-dev libgl1-mesa-dev libxrender-dev libxext-dev portaudio19-dev libavcodec-dev libavformat-dev libswscale-dev libavdevice-dev subversion make
(home/pi 위치에서)
svn checkout http://boblight.googlecode.com/svn/trunk/ boblight-read-only
cd ./boblight-read-only/
./configure --without-portaudio --without-opengl --without-x11 --prefix=/usr
sudo make && sudo make install
(부팅시 자동시작에 등록)
sudo vim /etc/rc.local
* 맨 마지막줄에 boblightd -f 추가
데몬 컴파일 및 설치 완료. 이제 Adalight를 Rpi에 사용할 환경설정파일 구성(윈도우 필요)
아래의 내용으로 설정을 완료한 후 wget 이나 삼바, FTP 등을 이용해 설정파일을 etc/boblight.conf 에 저장
환경설정값 계산시 필요한 유틸리티
rpi_conf.zip

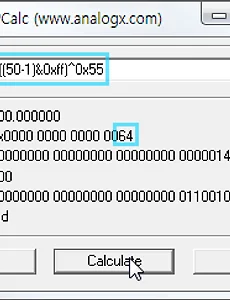

pcalc.exe : shift 연산이 가능한 계산기 프로그램 (prefix 값 계산을 위해서 필요)
Expression 에 계산식을 넣고,
Calculate 를 클릭하고,
Hex 에 해당하는 값에서 0x와 0(영,zero)을
제외하고 끝의 정수(실제로는 16진수)를
값으로 사용한다.
※ 공식은 아래 conf 파일 설명에서 참고
BoblightConfigTool.exe : boblight.conf를 생성해주는 프로그램 (LED의 위치 좌표를 자동 계산하기 위해서 필요)
## 사용방법을 설명은 하겠지만, 정확히는 감으로 이해했으므로 정확하지 않을 수 있음을 알림 ##
1. 방향을 설정(위는 역방향, Sub-Right 의 맨 왼쪽이 1번으로 시작됨)하고, 상단에 Edge Correction 체크.
** 각 LED 의 위치값은 화살표로 좌우된다. 다시말해, 설치와 관련이 있다.
위 사진데로 할 경우 우측 아랫쪽에 첫번째 LED가 설치되어야 한다. 우측 아래 8개 중 왼쪽이 1번이 되려면
위 설정값을 conf 파일을 만들고, 설정파일에 ambilight 1 ~150 값을 모두 손봐야 한다.
2. 각 위치에 대한 LED 갯수를 채워넣는다.
※ 그림의 예시 : 8+10+18+10+8=54 이지만, 우측위에 채널수가 50이라고 표기된다. 각 코너의 중첩되는 수 4를 제한 것.
따라서, LED 수를 기입할 때도 중첩되는 부분까지 수에 포함하여 입력.
3. Device Settings는 별로 의미가 없다. 다 수동으로 입력해야 한다.
4. Color Settings 중 RGB-LED 모듈에 따라 순서가 RGB가 아니라 BGR인 경우도 있다. 그리고, gamma의 권장값은 2.0 이다.
5. BlockSettings는 감지할 영역의 위치/크기 등을 조절(좌표값)하는 옵션이다.
6. 가운데, generate 를 클릭하고, 경로와 이름을 정해줘서 저장한다.
//////////////////// boblight.conf 파일(위에서 생성한 내용과 다름) //////////////////////
/// [device] 부분은 사용 조건이 Adalight와 Rasberry Pi를 사용한다면 아래와 똑같이.. ///
#dalight from http://www.ladyada.net/make/adalight/
[global]
interface 127.0.0.1
port 19333
[device]
name ambilight # 이름은 마음데로 바꿔도 되나, 아래 [light] 의 RGB 옆에 이름들도 바꿔줘야 함
output /dev/ttyACM0 # Adalight를 USB로 연결하고, dmesg나 lsusb 등 연결상태 확인
channels 150 # 설치한 LED 갯수에 따라 틀림. RGB-LED의 갯수 x 3)
type momo
interval 10000
prefix 41 64 61 00 31 64
# 설치한 LED의 갯수에 따라 틀림. 일정 형식에 따라 계산해야 함.
# 설치한 LED갯수가 50개라 가정하고, prefix 값의 세자리 41 64 61 은 'A' 'd' 'a' 의 hex 값.
# 나머지 세자리는 첨부한 pcalc.exe로 아래의 공식에 따라 계산, 계산값의 hex 를 사용.
# (50-1)>>8 : 설치 LED 갯수가 수백개가 아니라면, 대부분 0 (LED count high byte)
# (50-1)&0xff : 31 (LED count low byte)
# ((50-1)>>8)^((50-1)&0xff)^0x55 : 64 (Checksum)
rate 115200 # 통신속도
debug off
delayafteropen 1000000
[color] # RGB 세 색에 대한 정의. LED 모듈에 따라 RGB가 아니라 BGR이 될 수도 있다.
name red
rgb FF0000
gamma 1.0
adjust 1.0
blacklevel 0.0
[color]
name green
rgb 00FF00
gamma 1.0
adjust 1.0
blacklevel 0.0
[color]
name blue
rgb 0000FF
gamma 1.0
adjust 1.0
blacklevel 0.0
[light] # LED 각 위치에 대한 정의로 첨부한 BoblightConfigTool.exe를 이용해 해당 값만 사용.
name SubLeft7
color red ambilight 1
color green ambilight 2
color blue ambilight 3
hscan 5 11
vscan 80 100
[light]
name SubLeft6
color red ambilight 4
color green ambilight 5
color blue ambilight 6
hscan 11 16
vscan 80 100
//////////////////// amblight (x) 의 수가 channels 갯수만큼 더 늘어남.. 이하 생략 /////////////////////
Adalight를 Rpi에 연결한 후 테스트는 아래의 명령어로..
boblight-constant ff0000
(적색으로 모두 켜지면 정상. 뒤에 여섯자리는 RGB 색상코드에 대한 hex값)
# 참고 URL
http://code.google.com/p/boblight/w/list
http://forum.xbmc.org/forumdisplay.php?fid=166
http://forum.stmlabs.com/forumdisplay.php?fid=7
http://github.com/Stasik0/omxplayer
