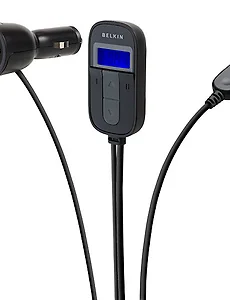

F8M025 Belkin TuneCast™ Auto

생긴건 멀쩡하지만, 구형이라 사용중인 아이폰 3GS를 충전시켜주지 못한다. 좀 오래된 모델이란 얘기다...

우리 친구가 나를 위해 먼길마다하고 사온 녀석인데, 사용하질 못한다.

요렇게. 지원하지 않는거라고 얄쨜없이 메세지가 뜬다. 그래서...

뜯어보니 아에 충전쪽 라인이 없다...ㅡㅡ;;

USB 라인쪽으로 5V의 전원과 차동신호레벨 2.8V(D-)와 2.0V(D+)가 들어가야만 충전이 된다. 헌데, 이놈은 그게 아에 없다...ㅡㅡ;;

아이팟 핀헤더에 관한 설명은 여기로...

일단, 뜯어놓은 기판 보시겠다!

그림데로, 설명데로... 케이블내에 파란색 한가닥이 안테나 역할을 한다.

요건 앞면 되시겠다. 주파수를 보여주는 LCD와 주파수 조정용 버튼 둘, 주파수 저장용 버튼 둘이 있다. 전원을 넣으면...

요렇게, 파란색 백라이트가 뜬다. 근데, 개인적으로 파란색 싫어라 한다. 녹색이 좋은데.. 은은한 녹색... ㅡㅡ;;

해부는 이정도로 하고, 작업들어가겠다. 일단, USB 단자쪽으로 5V를 보내야 하는데, 기존데로는 단자쪽으로 12V만 들어온다.

그래서, 찾던중~ 다행히 케이블내에 안쓰는 선을 한가닥 발견했다. 알미늄쉴드와 함께 접지로 활용되는 선 인듯하다.

요렇게, 한가닥이 다행이 살아서 연결되어 있다. 이제 여기로 5V를 보내주면 된다.

일단, 보드쪽을 연결하고~

이제 5V가 단자쪽으로 들어온다. 그리고, D-, D+ 에 좌측과 같이 전압분배회로(링크)를

구성하여, 차등신호레벨의 전압이 들어가게 해주면 된다.

내 주변에는 이런 부품이 널려있다. 누군가 이걸 보고 따라하려면, 같은 값의 저항을

구하기가 쉽지는 않을듯하다.

쉽게 구할 수 있는 값으로 대체하려면 아래와 같이 바꾸길...

Vref2(2.0V) = 33K + 22K, Vref1(2.8V) = 33K + 47K.

대체는 Vref2(2.0V) = 150K + 100K, Vref1(2.5V) = 50K + 50K.

혹, 자신이 가진 저항값으로 어떻게 해보시려거든 전압분배회로 링크의 공식에 따라 계

산해보시길 바란다. 출력되는 전압이 약간 다르다고 하여 오동작하지는 않는다.

요건, USB Vcc에 5V를 넣기 위해 와이어링 한 것이다.

그리고, 해보고 헛짓거리인 것을 알았던 사실 하나!

동그라미 친 부분이 커넥터의 21번과 연결되는 부분(앞에 Pinout 링크참조)으로 액세서리 ID를 셋팅하는 저항이다.

원래는 1005 사이즈(샤프심만하다)정도의 1M 저항이 연결되어 있었다. 굳이 이것을 바꾸려고 해봤던 이유는 개조후 커넥터를 연결하면

자꾸, 에어플레인 모드(Airplane mode:비행을 방해할 수도 있는 무선-3g and wifi-관련 기능을 끄는 것)로 바꿀것인지를 자꾸 물어서

이다. 액세사리의 특성으로 인해 묻는지는 모르겠지만, 꽤나 귀찮게하길래, ID 를 바꾸면 혹시나 될까 싶어서 68K로 바꾸어 봤지만 같은

상황이 발생하여 원래의 1M로 원복할려고 했으나, 잠시 때어놓는다는 것이 어디로 사라져버려, 2012사이즈로 대체하다보니 사진처럼

되었다.(68K도 물론 사진과 같은 식으로 연결해봤다)

여하튼, 이런 아무 쓰잘대기없는(왜냐하면 안쓰고 있으니까) 개조를 한다고, 1시간 넘는 시간을 보내버렸다. 그래도 하나는 확실히 알았다.

FM 트랜스미터가 무선이라 편리는 하겠지만, 제대로 깨끗한 신호를 잡기는 굉장히 어렵다는 것과 더불어 그에 따른 음질저하!

역시, 오디오는 유선이 쵝오!!!라는 결론!!!

을 내리며, 삽질 개조기를 마친다.....에혀~ 한숨만 나오는구나. T^T)m

작년 5월에 사무실에서 쓰기 위해 이 의자를 2개 구입하였드랬다.

그때는 몰랐다..... 육두문자가 절로 나올 의자란 것을...

구입할 때에는 나름 엣지있는 디자인과 메쉬 등받이, 특이한 받침부위

와 미FDA 의료기기로 등록되었다는 문구를 보고 혹해버렸다.

사진을 보면 알겠지만, 꽤 나쁘지 않게 생기긴 했다.

구입후 조립할 때부터 살짝 짜증났었다.

이게 정말 하나의 거의 30만원하는 의자의 마감인지...

이게 정말, 돈 값어치를 할만큼 의학적인 설계인건지...

처음 앉았을 때의 이질감은 정말...ㅡㅡ;; 구입후 여러명을 앉혀 보았지만, 이상하다는 말뿐이다. 특이한것이 매번 좋을 순 없다.

어쨌든 이 망할 의자의 구입가격 인증 나가신다.

쿠폰, 할인 가능한거 모조리 사용해서 이 정도에 구입했다. 분명히 무쟈게 비싼의자다. 의료기기라서?? ㅡ_-)*

각설하고, 바로 본론 들어가신다.

다 제처두고, 다 참아줄 수 있었다. 몇개월간은....근데, 어느날 몸을 곧추세우고, 뒤로 기지개를 펴는데, 철퍼덩~

'뭐야'하고 뒤돌아보니 목이 없어졌다....ㅡㅡ;;

환장할 노릇이다. 목돈들여 구입해서 이제 좀 적응하며, 쓰고자 노력하는 나에게 이 무슨 가혹할 고문이더냐!

일단, 사진부터 보도록 하자~

   보이는가? 참~ 저질스럽게도 허약체질구조를 가지고 계신다. 목을 받치는 부위가 통으로 되어 있어도 시원찮을 판에 겨우

몇 mm의 플라스틱이 받치고 있다. 앞에서 조립할 때 살짝 짜증날 뻔 했다고 했는데, 나사 주위에 글루건 내가 칠한거다.

 목을 받치는 부위는 하루에도 수십차례 건드려진다. 그 부위 나사가 확실히 고정되어 있지 않으면, 수개월 동안의 시간이 지

나며 아주 조금씩 풀어진다.

그러다 어느 순간 덜컥거린다. 집에서 3년 동안 고장 한번 없이 쓰고 있는 듀오백도 나사 수번이나 툭툭 떨어졌다.

짜증이 난건 이게 아니고, 나사 부위를 덮는 뚜껑이다. 잘 맞지도 않는데다 끼워서 덮어놓고, 목 몇번 뒤로 제치면 툭툭 떨어지신다.

의료기기로 등록하신다고, 요런 세심한 건 아웃오브 안중으로 날리셨나보다~하고, 쿨하게~ 아주 그냥 쿨하게~ 뭐 빼고 쓰지뭐~

했다. 그때는...그랬다. 댕강 댕강 이렇게 골절상 입으시기 전까지는....

부러져서 전화로 자근자근 곱씹어

드리고, A/S로 내려온 물건이

시다. 일주일만에 또 해먹었다.

   이쯤되면 내 행동패턴에 문제

가 있는것이 아니냐고, 급질문

던지실 분도 계시겠다.

    앞에서 말했지만, 2개를 샀다.

나만 그러면 또 쿨하게 이해해

보려고 했다.(실제로 내꺼부러

지고, 한 동안은 그냥 썼었다)

   입추의 여지도 없이 다른 한

개도 얼마 지나지 않아, 골절상

입으시더라...

보라~ 저 처참한 몰골을~

이게 거진 30만원하며, 의료기

기로 등록된 의자 되시겠다.

그리고, 저 팔받침.

   이것도 할말 많다. 보통 남자들

중 몇분은 이런 의자위에 가부좌로

앉는다. 내가 그렇다. 가부좌를

틀기 위해 저 가녀린 팔받침을 짚

으면 부르르 떨린다.

다음 사진에 보시겠지만, 철제이긴 하지만, 비교적 얇은 녀석이 받치고 있다. 몸무게를 싫으면 여지없이 불안하다.

(왜 굳이 이렇거 까지 애기하는지 말하자면, 글엔 적고 있지 않지만 비교대상이 집에서 사용중인 듀오백이기 때문이다)

그리고, 팔걸이가 많이 떨어져 있어 실제로 팔을 받치면 굉장히 불편하고, 의자를 뒤로 젖힐 경우엔 아에 팔꿈치가 닿지를

않아 차라리 배 에다 팔을 올린다. 그러고 짬잠을 좀 자다 일어나보면, 내 팔은 땅을 쓸고 있다...ㅡ,.ㅡ)*

요건 거짓말 조금 보탰다. 인정~!!

급하게 담 사진으로 얘기를 돌려보자~

이 의자 허리쯤 되시겠다. 의료기기로 등록되신 구조물의 하단에 스프링 보이시는가? 이제 고작 1년도 되지 않았는데 요즘 저기서

자세 고쳐 않으면, 스프링님이 고함치신다. 딱히, 푹신하지도 않게 해주시는 쓰잘데기 없는 스프링님이 아주 발악을 하신다.

그리고, 스프링 밑이 평판인데 거기가 1달 지나면 길거리 쓰레기통이오, 1년 방치하면 매립지를 방불케 한다. 먼지가 바닥으로 떨어

지지않고, 내 갈라진 엉덩이 사이 밑에 쌓인다. 없던 지병도 생길판이다.

   옆 사진을 안찍었는데, 의자를 뒤로 젖히고 기지개 펴다가 낙마한 적이 한두번이 아니라 이젠 아에 시도조차 않는다. 뒤로 자빠져

이 세상 하직할 생각 눈꼽만큼도 없다.

 발 5개 저거 튼튼해 보이시는가? 나도 첨엔 든든했다. 하루만에 느꼈지만, 균형감각이라곤 눈씻고 찾아도 없으신 5발님이시다.

   그리고, 또 사진에 보이니 덧붙이자면 의자 2개중 한개가 뒤로 젖히는 '레버'가 제대로 맞질 않는다. 뒤로 눕었다가 올라오고

싶은데, 이 의자님은 나를 계속 눕혀놓고 싶으신지 당췌 올라오시길 않는다. 뇌진탕 담보로 뒤로 훅훅~ 몇번 힘주면, 그제서야

먼가 달칵 거리면서풀리고 올라와 주신다. 다시 말하지만, 아직 1년도 안된 거의 30만원짜리 의료기기로 등록된 의자다.

난 불편한 걸 못참는 성미다. 죄도 없는 여직원에게 또 다시 잘근잘근 씹어드리며, A/S 받아봤자 또 부러질거 그냥 내가 고쳐쓰자고

맘먹었다. 왜냐하면, 이 의자는 아직 1년도 안된 거의 30만원짜리 의료기기로 등록된 의자니까 버릴 순 없다.(맞다! 재미들였다...;)

그래서~ 보수공사 들어가신다.

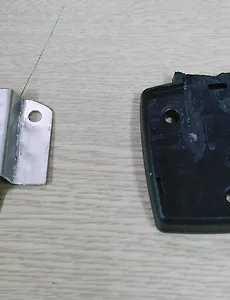

원래 목받침을 고정해 주는 부위를 좀 깍고, 알미늄으로 덮개를 하나 맹글었다. 안다~ 조잡하다는거.

어쩌랴? 내겐 CNC같은 묵직한 장비도 없고, 그걸 가공할 비용 따윈 이 의자님께 들이고 싶지 않다.

어쨌든 저 알미늄을 '뉴브라켓'으로 명명하시겠다.

그리고, 본체와 분리되신 목받침에 척추봉 3개를 심어드렸다. 대충 짐작 가시는가? 그렇다. 저 끝 부위가 울트라 샤방 뉴 브라켓과

결합 되시는 것이다. 어떻게?

요렇게!

이렇게 당분간은 잘 썼다.

헌데, 재료가 재료이신지라 오래 버티시질 못하더라. 목을 지지하는 부분이 한지점에 힘이 가해져 지렛대의 지지점 부위인 울트라

샤방 뉴 브라켓 윗쪽에 노출된 3봉 부위가 금이 가더니 결국엔 부러지셨다.

사실, 이쯤되면 나도 지친다.

 그래서, 일단은 그냥 쓰고 있다. 결론적으론 그냥 쓰고 있다는 이 망할 상황을 이렇게 장황스럽게 나열한 점 심히 사과드린다.

나같은 소시민은 저런 망할 회사에 소송걸 배짱도 없고, 개선품 내놔라고 할 소비자적 권리도 없다.

그냥, 내가 개선해서 담에 다시 포스팅 하겠다.(글 내용중 아주 약간의 과장된 표현에 심심한 배려를 바라는 바이다)

여튼, 망할 펠비스 P9000(참고로 30만원에 가까운 의료기기로 등록된 초고급의자)!!!
그래도 구입하시겠다면, 말리진 않겠다.

엔간하믄, 그냥 몇만원 더주고 듀오백 한없이 원츄하는 바이다.

집에서 쓰던 아이팟 충전기가 기능을 상실하고, 열만 잔뜩내고 있었다.

우리 누님 신경도 안쓰고 계셨던듯...ㅡ_-)' 불 안난게 천만다행.

쨌든~ 버리기 전에 간단한 고장이고, 부품이 있으면 수리나 할까해서 열어봤다.

이 녀석이다. 제조사가 (주)지엠테크로 출력은 5V 750mA의 능력치를 가진 녀석이다.

역시나, 상당한 열이 지속적으로 발생했음을 짐작하고도 남을 변색된 PCB가 바로 눈에 들어온다.

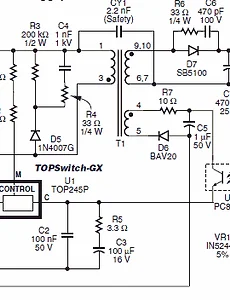

속을 보기전에 일단, SMPS(Switched-Mode Power Supply) 회로도를 잠시보자. (잠시 짚고 넘어가자면, 난 왜 여태 Switching

Modulation Power Supply 로 알고 있었을까...ㅡㅡ;) 간략적으로 AC->정류->스위칭(포토다이오드)+트랜스포머->출력 의 흐름이다.

교류파형인 AC가 브릿지다이오드(정류)와 커패시터를 거쳐 직류가 되고, 스위칭과 트랜스포머(이하 트랜스)를 거쳐 사용가능한 직류

전압을 얻는다. 이 과정중 전압을 낮추는 스위칭과 트랜스포머에서 열이 난다. 전기에너지가 열에너지로 전환되면서 낮아지는 것이다라고

이해하자...ㅡ_-);; 여튼,

변색부위를 보면, SMPS(여기선 Switching하는 소자를 의미)주변과 트랜스주변이다.

아주 바싹 구워져 있다. 아무래도 SMPS가 기능이 떨어져 고전압이 걸리면서 심하게 탄게 아닌가 추측한다.

사용된 SMPS 소자는 ST사의 VIPer 12A 이다. 이런 소형기기용(저전류)에 쓰일 용도의 소자로 보인다. 근데 나한테 없다. 구할길은 없고,

사야된다. 문제는 온라인 쇼핑몰에서 이 소자를 구하기 보다는 새 충전기를 사는게 훨~~~씬 싸고 효율적이다.

고로, 그냥 분해기만으로 남기며....급마무리...^^;;

WiFi(2.4GHz) 자작 안테나 특집 2탄!

1. Bi-Quad Antenna

2. Folded Dipole 10-Element Yagi Antenna

3. Cantenna Bi-Quad Cantenna

원래 계획데로 라면, Folded 가 아니라 Retangle Dipole 이여야 하겠지만, 참고할 만한 자료 찾기가 쉽지 않아 Folded Dipole로

변경했다. 뭐 생긴 형태야 어차피 거기서 거기인지라... 작업여건상 소수점이하 정확도를 유지하기엔 힘들기에 수신률에 큰 차이를

주진 않을것 같다.

1탄에 이어 추가적으로 구입한 재료

 : 7파이 원형목, SMA 커넥터, RG316 케이블. 그리고, 스탠트를 만들기 위해 옷걸이 하나 투입.

(파코즈에 옷걸이로 HDTV 안테나 만들기 글을 올린 이후 부터 툭하면 옷걸이를 하나씩 작살내고 있다...^^;;;)

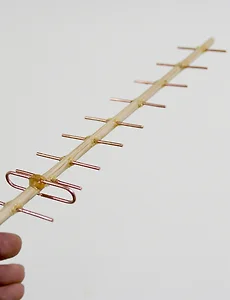

이 재료로 완성한 안테나. (아래가 참고한 자료)

Building2.4GHz10ElementYagiAntenna.pdf

http://electroschematics.com/26/folded-dipole-antenna/

자료에는 Dipole에 관한 치수가 명시되어 있지 않아 별도로

찾은것인데, 참고만 하면 될듯하다.

막상 만들어놓고 보니 우측그림과는 차이가 있어서, 어떨지

모르겠다.

왼쪽 그림과 같이 수신측 드라이버에 짧은 숏트바를 두고 그 길이를 조절하는 형태로 하는데, 이는 찾아본 자료에 의하면 드라이버의 형태가 그림과 같이 다이폴형태일때만 적용되는 듯하다. 이번에 제작한 'Folded'나 'Retangle'일 때도 적용되는지는 잘 모르겠다.

여하튼, 참고적으로 그렇다.

완성된 안테나에 케이블과 SMA 커넥터를 연결하면 끝이다. 나중에 알았지만, 커넥터 조립을 잘못했다. 안테나엔 'female'

커넥터를 써야하는데, 'male'커넥터를 써서 조립해놨더라는...ㅡㅡ;;

그래서 아직 테스트를 못해봤다. 곧 수정후 테스트 자료를 올리겠다. 기존에 만들었던 안테나보다 얼마나 더 나을지 기대된다.

<수정중!!> ㅡ,.ㅡ 안된다...뭔가 잘못됐다...ㅠㅠ

http://www.iw5edi.com

http://www.nic.funet.fi/pub/ham/antenna/

실패다...Orz

아무래도, 제작 메뉴얼이 지금 나와 맞지 않는듯하다.

이게 최대이다. 5 Mbps 82dB...ㅡㅜ 메뉴얼에 나와있는 엘리먼트의 길이와 간격이 아무래도 잘못된 듯 하다.

캔테나부터 만들고 난 후에 이 녀석은 재제작해야겠다. 수치계산 프로그램은 찾아놨고, VHF/UHF 안테나설계관련 책도 좀 찾아

봐야겠다. 일단, 이 녀석은 여기서 일단락 지운다.
